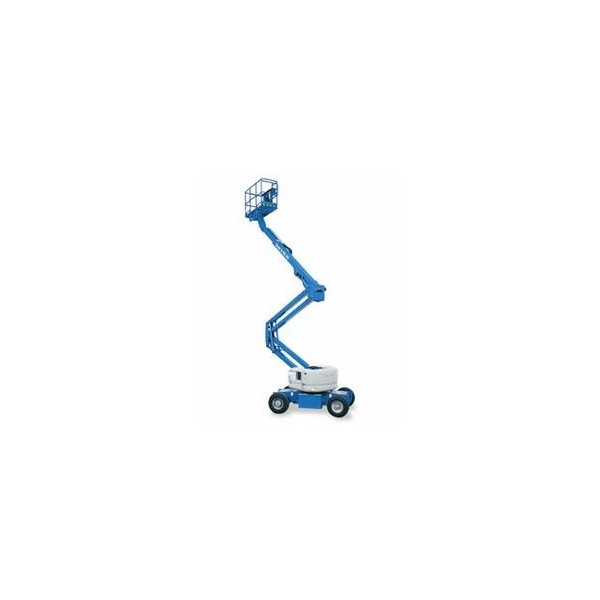

향상된 도달거리
15.5M의 최대작업높이
7.3M 이상의 수평도달거리
속성 및 쉬운 조작성
Z-45/25의 개선된 설계로 원하는 장소로 빠르고 쉽게 이동할 수 있음
최상의 속도와 등판 능력
4×2 구동방식
30%의 등판 능력
4.83Km/h의 주행 속도
동력선택
사용여건에 따라 DC 또는 이중에너지 방식으로 선택할 수 있음
DC 타입 : 48V DC
이중 에너지(Bi-E) 타입 : 48V DC 및 디젤 엔진(Kubota Diesel)
이중 에너지(Bi-E)는 모든 새로운 Sep-Ex 48V DC 주행 시스템에서 작동하며, 내장형 디젤 동력 발전기 기능이 추가되었으며. 발전기는 100amp배터리 충전기와 같이 작동하여, 배터리가 완전 방전되더라도 모든 붐 기능을 사용할 수 있도록 충분한 동력을 공급함

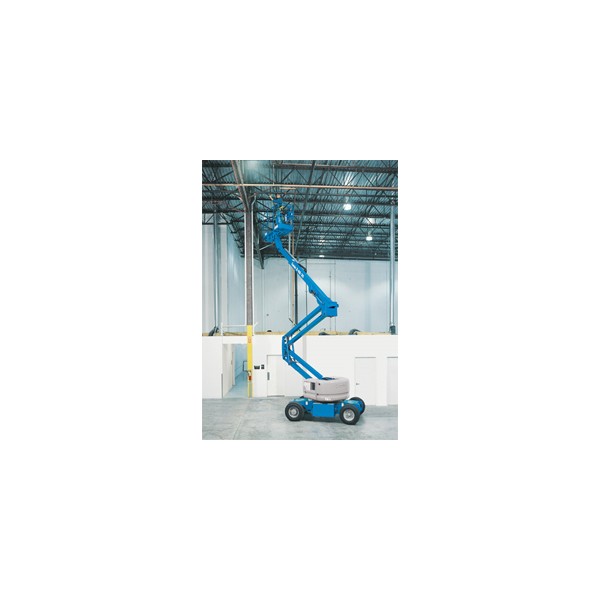

이중 평행사변형 라이저
향상된 설계로 붐을 접거나 펴지 않고서 수직면을 따라 상승 또는 하강할 수 있음
유압식 회전 기능의 대형 플랫폼
최대 227Kg의 적재 중량 및 두 명의 작업 인원과 충분한 여유공간을 확보
수동식 유압 오버라이드 시스템
플랫폼의 AC전원 콘센트 자동 수평 조절 기능
Z-45/25 : 180°수평회전
Z-45/25 J : 160°수평회전 및 144°수직이동
안전하고 편리한 조정판
사용자의 안전과 편리함을 위하여 지상조정판 및 작업대 조정판이 부착되어 있음
지상 제어판 : 유압 다기관 옆에 위치
작업대 조정판 : 플랫폼에 위치
한국어로 제작된 작동설명서 및 안전 표식
모든 지시사항과 안전 표식 및 설명서가 한국어로 제작되어 공급됨
주행 가능 시스템
주행 및 조정 기능이 제어기 조작과 반대위치인 경우 운전자에게 알려줌
향상된 턴테이블 회전
359°까지 턴테이블 회전이 가능하며, 테일스윙이 "0"이므로 좁은 공간에서 회전이 편리
쉬워진 유지보수
부품 수의 감소로 정비에 필요한 작업이 줄어들었으며, 부품 트레이는 수리 중에 쉽게 접근할 수 있도록 90°의 스윙 아웃이 가능함
보조동력장치
사용시간 지시계
선택사양
경보 패키지
철제플랫폼 (1.2M, 1.5M, 1.8M)
배터리 충전 지시기
플랫폼 스윙게이트
타이어 (산업용 폼타이어/산업용 무흔적 타이어)
제품스펙
구분/모델 | Z-45/25 | Z-45/25 J |
---|
작업높이 | 15.6M | 15.7M |
---|
플랫폼 높이 | 13.9M | 13.8M |
---|
높이 (적재시) | 2M | 2M |
---|
길이 (적재시) | 5.5M | 6.8M |
---|
너비 | 1.75M | 1.75M |
---|
휠베이스 | 2.03M | 2.03M |
---|
지상여유 (중심/최소) | 22cm / 18cm | 22cm / 18cm |
---|
플랫폼 길이/너비 | 76cm / 183cm | 76cm / 183cm |
---|
수평도달거리 | 7.5M | 7.7M |
---|
업앤오버 여유 | 6.9M | 7.1M |
---|
리프트용량 | 227kg | 227kg |
---|
회전반경(내부) | 1.52M | 1.52M |
---|
턴테이블회전 | 359˚ | 359˚ |
---|
턴테이블테일스윙 | zero | zero |
---|
플랫폼회전(수평/수직) | 180˚ / - | 160˚ / 144˚ |
---|
전원 | 48V DC(6V×8,315AH), Kubota Diesel 12hp(9kw) | 48V DC(6V×8,315AH), Kubota Diesel 12hp(9kw) |
---|
주행속도(적재시/상승시) | 0~4.8 Km/h 0~1 Km/h | 0~4.8 Km/h 0~1 Km/h |
---|
최대높이까지의 상승속도 | 90 sec | 90 sec |
---|
제어 | 12V DC 비례제어 | 12V DC 비례제어 |
---|
보조동력장치 | 12V DC | 12V DC |
---|
타이어 | 9-14.5 | 9-14.5 |
---|
등판능력 | 30% | 30% |
---|
유액탱크용량 | 30 L | 30 L |
---|
연료탱크용량 | 34 L | 34 L |
---|
중량 | DC 6,849kg Bi-E 7,031kg | DC 6,849kg Bi-E 7,031kg |
---|
