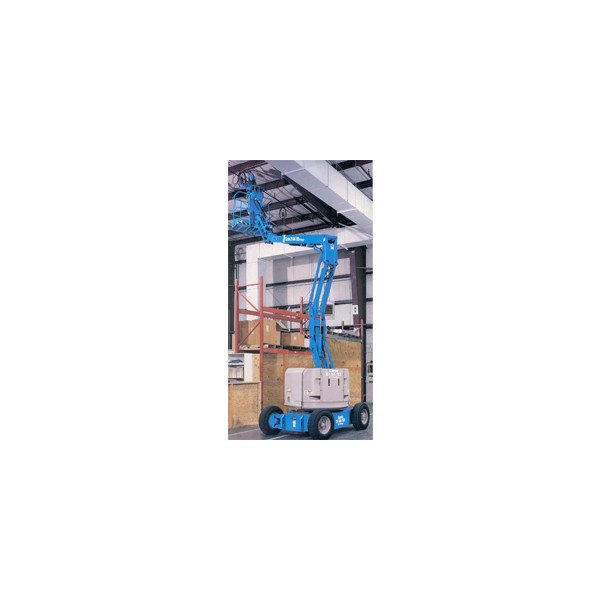

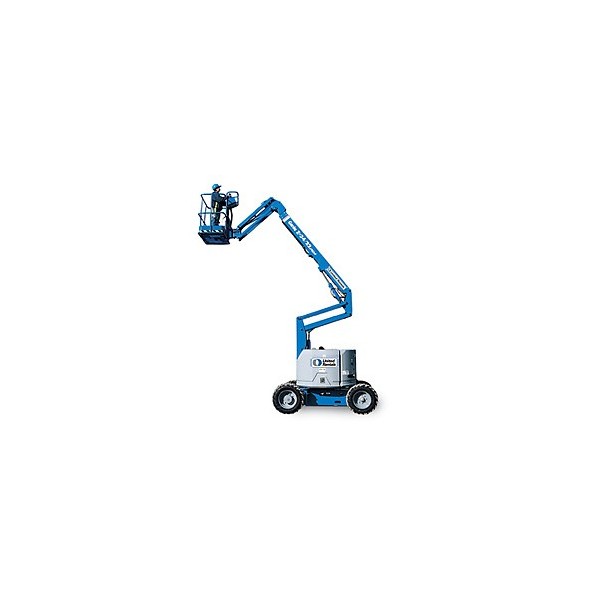

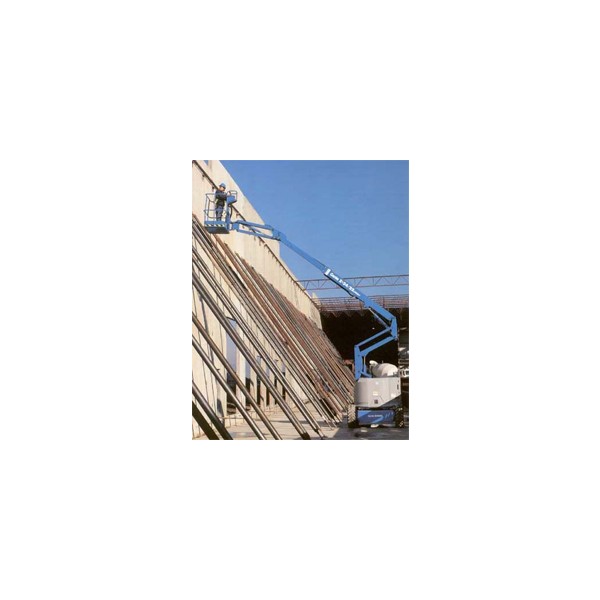

Z-34/22 IC
테일스윙 Zero
리프트 링키지는 구동새시 너머로 확장 및 회전하지 않으므로 좁은 공간에서 방향전환 및 이동이 용이함
최상의 속도와 등판 능력
4×2 구동 : 37%의 등판 능력 / 7.2Km/h의 주행 속도
4×4 구동 : 45%의 등판 능력 / 6.4Km/h의 주행 속도
동력 선택
사용 여건에 따라 디젤엔진 또는 GAS/LPG 방식으로 선택할 수 있음
디젤 엔진 : Kubota Diesel 26hp
굴절형 지브
플랫폼을 160°수평회전 및 144°수직회전 시킬 수 있으므로 원하는 작업위치에 쉽게 접근할 수 있음
좁은 공간에서 작업 및 이동이 용이
비례식 리프트와 구동 기능을 사용하여 좁은 장소에서도 원할한 작동과 쉬운 위치지정이 가능
부드러운 감속
다중 디스크 브레이크로 제어하므로 부드러운 감속이 가능함
편리한 유지보수
롤 아웃 받침대가 있어 배터리와 유압 장치에 쉽게 접근할 수 있습니다.
주행 가능 시스템
주행 및 조정 기능이 제어기 조작과 반대위치인 경우 운전자에게 알려줌
자가 수평 조절 플랫폼
기울임 경보
보조 전원 장치
플랫폼의 AC배선
사용 시간 지시계
선택사양
타이어 : 폼 처리 타이어, 험한 지형용 타이어(2WD 용)
경보 패키지
플랫폼의 에어라인
콜드 스타트 패키지
제품사양
구분/모델 | Z-34/22 DC Bi-E | Z-34/22 N | Z-34/22 IC (4*2모델) | Z-34/22 IC (4*4모델) |
---|
작업높이 | 12.4M | 12.3M | 12.4M | 12.4M |
---|
플랫폼 높이 | 10.6M | 10.5M | 10.6M | 10.6M |
---|
높이 (적재시) | 2M | 2M | 2M | 2M |
---|
길이 (적재시) | 5.63M | 5.7M | 5.7M | 5.7M |
---|
너비 | 1.73M | 1.47M | 1.73M | 1.78M |
---|
휠베이스 | 1.88M | 1.88M | 1.88M | 1.88M |
---|
지상여유 (최소) | 15cm | 15cm | 15cm | 17cm |
---|
플랫폼 길이/너비 | 76cm / 142cm | 76cm / 142cm | 76cm / 142cm | 76cm / 142cm |
---|
수평도달거리 | 6.8M | 6.8M | 6.8M | 6.8M |
---|
업앤오버 여유 | 4.57M | 4.6M | 4.6M | 4.6M |
---|
리프트용량 | 227kg | 227kg | 227kg | 227kg |
---|
회전반경(내부/외부) | 1.73M / 4M | 1.83M / 3.9M | 1.83M / 4M | 1.83M / 4M |
---|
턴테이블회전 | 355˚ | 355˚ | 355˚ | 355˚ |
---|
턴테이블테일스윙 | zero | zero | zero | zero |
---|
플랫폼회전(수평) | 160˚ | 160˚ | 160˚ | 160˚ |
---|
전원 | 48V DC(6V×8,315AH), Kubota Diesel 12hp(9kw) | 48V DC (6V×8,315AH) | Kubota Gas/LPG 24.5hp(18.3kw), Kubota Diesel 26hp(19.4kw) | Kubota Gas/LPG 24.5hp(18.3kw), Kubota Diesel 26hp(19.4kw) |
---|
주행속도 (적재시/상승시) | 0~6 Km/h 0~1 Km/h | 0~5.6 Km/h 0~1 Km/h | 0~7.2 Km/h 0~1 Km/h | 0~6.4 Km/h 0~1 Km/h |
---|
최대높이까지의 상승속도 | | | | 12.2M/40 sec |
---|
제어 | 12V DC 비례제어 | 비례주행 및 상승 | 비례제어 | 비례제어 |
---|
보조동력장치 | 기본 | 기본 | 기본 | 기본 |
---|
타이어 | 9-14.5 pneumatic | Solid rubber (무흔적) | 9-14.5 Inderstrial | 10-16.5RT |
---|
등판능력 | 30% | 35% | 37% | 45% |
---|
유액탱크용량 | 19M | 19M | 68 L | 68 L |
---|
연료탱크용량 | 35 L | - | 44 L | 44 L |
---|
중량 | DC 4,867kg Bi-E 5,103kg | 5,216 kg | 4,763 kg | 4,854 kg |
---|
